如今的無紡布在生產過程中存在很多污漬、節點等缺陷。嚴重影響產品質量和企業形象。針對這一現象，公司研發生產的無紡布表面缺陷檢測系統，主要以先進的機器視覺技術為基礎，結合無紡布質地稀少的特點，采用正面照射和反投影相結合的方式。成像方法，可進行高速在線、準確的表面缺陷檢測;結合現場過程在線報警、自動報表統計和產品分類處置等，為企業的生產信息化和產品質量提供了有效的解決方案。

【檢測對象】

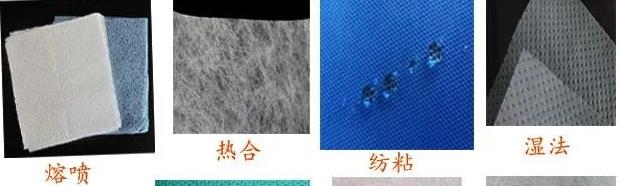

水刺無紡布、熱合無紡布、漿粕氣流成網無紡布、濕法無紡布、紡粘無紡布、熔噴無紡布、針刺無紡布、縫編無紡布等。

【檢測原理】

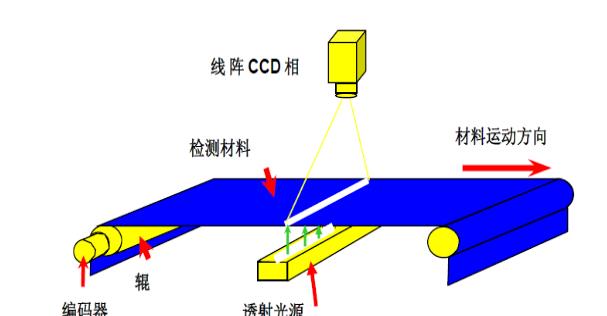

整個系統采用工業CCD相機在線圖像掃描的工作原理。在生產線上高速生產狀態下，采用特定波長的高亮度LED工業線型聚光光源照射產品表面(對于不透明薄膜產品，采用反射檢測原理)，真實在生產線上設置的線掃描相機在光源照射的地方實時掃描和采集產品圖像。

系統通過MVI圖像軟件算法對相機采集到的膠片圖像進行處理，進行缺陷識別處理。由于缺陷的成像圖像與正常產品的成像圖像之間存在灰度差異，系統可以準確地發現產品的缺陷;同時根據各種缺陷的圖像特征，預先記錄缺陷庫，實現在線缺陷檢測和缺陷分類及后續處置。

【技術參數】

1、檢測對象：紡粘、水刺、熱扎、化學粘合、熱風等無紡布生產過程中布面缺陷與疵點檢測

2、檢測速度：最大800米/分鐘

3、檢測幅寬：可適應任何寬度(可多相機組合)

4、檢測精度：0.1mm-0.5mm

5、檢測內容：無紡布表面污點檢測(污點、孔洞、熔點、亮點、昆蟲等)

6、處置方法：截圖聲光報警、瑕疵自動分類、自動記錄位置、圖片自動保管及檢索

7、檢測匯總：系統自動生成無紡布卷材質量報表和疵點分布圖表。

【軟件功能】

1、簡單的操作界面，方便工人操作。

2、支持不同客戶、不同質量標準的設置功能。

3、同一客戶的缺陷，根據要求進行缺陷分類。

4、與現場設備生產同步，實時顯示缺陷位置信息、圖像信息。

5、可以根據客戶要求，實時生成批次號;支持在生產過程中，修改批次號。

6、每個批次號生產結束時，自動生成該批次號產品的質量報表;支持自動打印功能。

7、所有批次號的產品質量，隨時可以回調，分析產品質量信息。

8、歷史記錄支持長時間儲存，并可定時、定量刪除自動刪除歷史記錄，節約計算機空間的瑕疵位置分布地圖顯示;

9、金牌技術服務功能，隨時解決操作難點。
