PCM膠水3D視覺檢測解決方案

2021-09-23 11:04

當前，大量的電子產品使用了鋰電池供電，而鋰電池的安全運行尤為重要，鋰離子電池造福人類的同時也同樣存在著潛在的危險，輕則會引起性能故障，嚴重時甚至?xí)l(fā)生燃燒和爆炸事故，給人們的生命和財產安全帶來了很大的威脅。

【瑕疵類型】

涂膠的質量，排除如溢膠，漏膠，濺膠等

【檢測難點】

一般3C電子產品如手機的成品鋰電池主要由鋰電芯和保護板組成，鋰電池保護板即是PCM充當了保護鋰電池不過充、不過放、不過流及短路保護等作用。PCM板上集成了IC，MOS，電阻電容等電子元器件，封裝后為加強二次保護，需要在某些元器件表面涂一層膠水，起密封隔離保護作用。涂膠的質量影響著PCM的防護性能，因此需要視覺成像技術檢測涂膠的質量，排除如溢膠，漏膠，濺膠等不良品。

【解決方案】

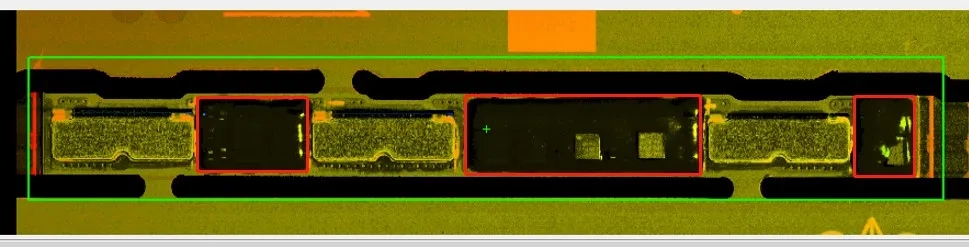

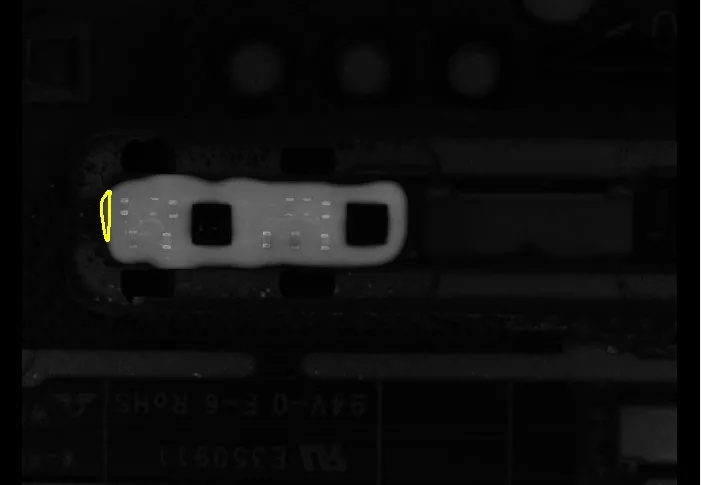

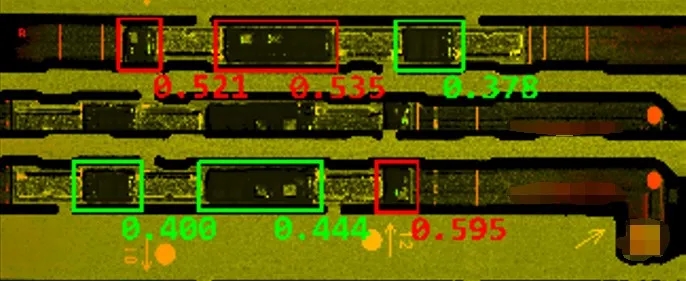

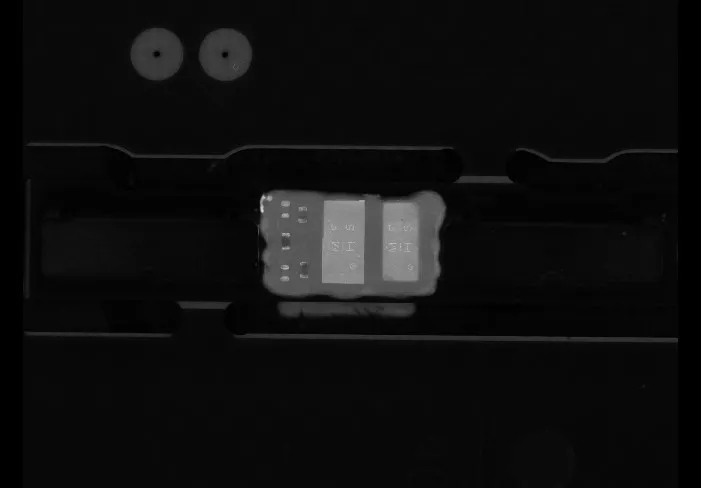

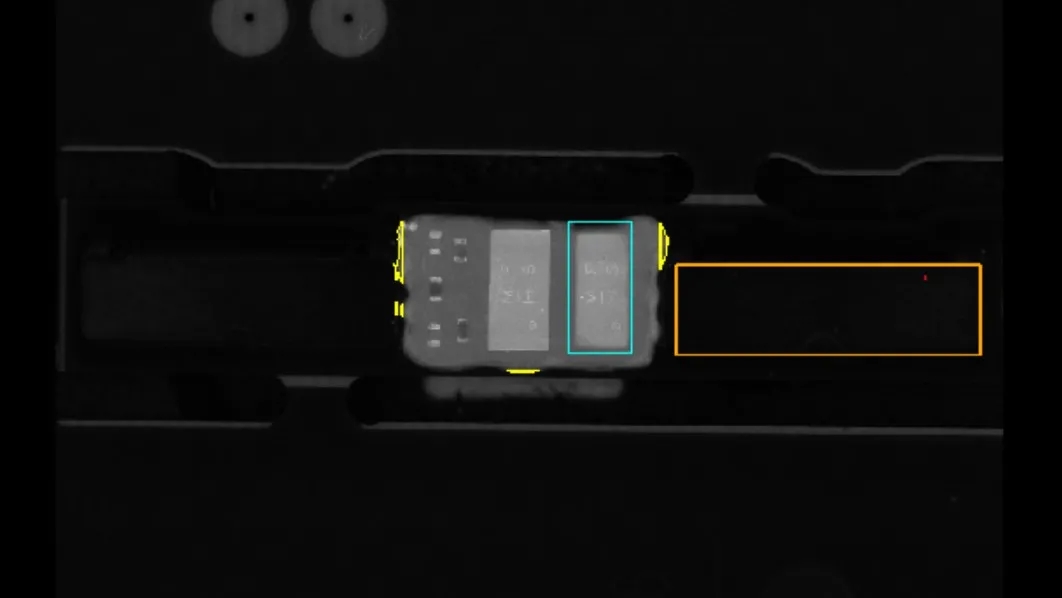

以某手機電池保護板為例，在某透明UV膠固化前狀態下，檢測內容包括：膠寬，膠高，缺膠，溢膠(超板邊，IC表面濺膠等)。為達到理想的檢測效果，該視覺檢測系統綜合使用2D和3D相機，利用大恒圖像水星面陣相機和LMI線激光相機，以及HALCON強大的圖像處理能力，分工合作完成多種不良類型的檢測。該方案結合2D和3D視覺，保證了對圖像的穩定高精度獲取，圖像處理部分基于HALCON進行開發，方便拓展性檢測。

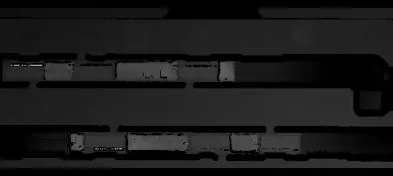

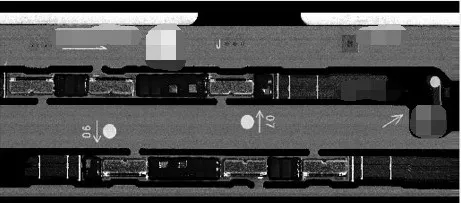

3D高度圖
